Digitale radio combineert klassieke RF-techniek met netwerkroutering, identificatie en dataverkeer. Deze pagina geeft eerst een helder overzicht. Daarna volgt per modus een uitgebreide, tekstgerichte uitleg met praktische instellingen voor de Westhoek.

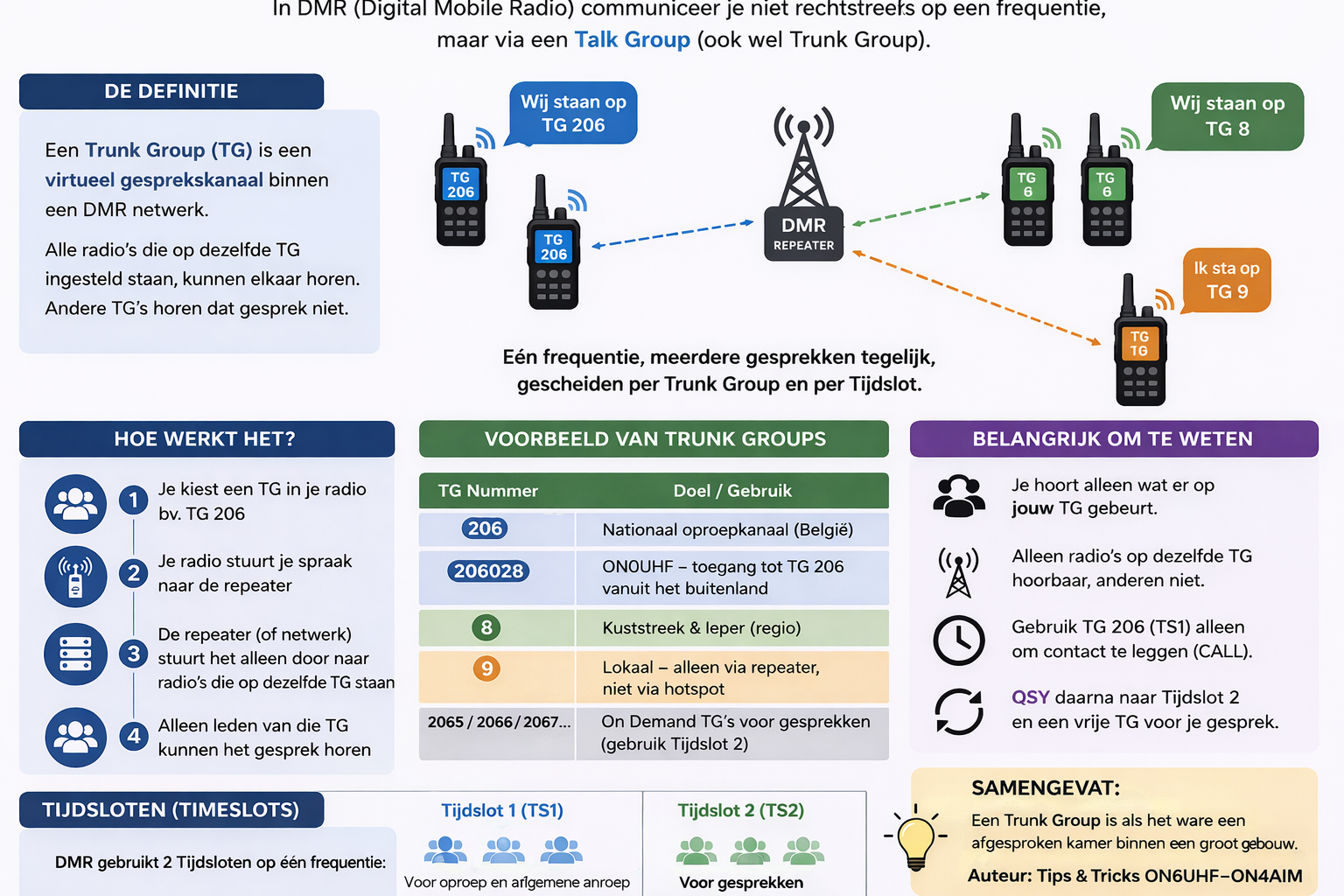

Digitale spraak met Talk Groups en twee tijdsloten
DMR staat voor Digital Mobile Radio. De radio zet spraak om in digitale gegevens en voegt daar technische informatie aan toe, zoals de Color Code, het tijdslot en de gekozen Talk Group. De repeater gebruikt die gegevens om het gesprek alleen naar de juiste gebruikers en netwerkverbindingen te sturen.
Een Talk Group is geen aparte frequentie. Het is een logisch gesprekskanaal binnen het DMR-netwerk. DMR gebruikt TDMA en verdeelt één frequentiepaar in twee snel afwisselende tijdsloten. Daardoor kunnen twee onafhankelijke digitale verkeersstromen dezelfde repeater gebruiken.
Uitgang145.6375 MHz
Ingang145.0375 MHz
Vermogen15 Watt
NetwerkBrandMeister
Praktische werking op ON0UHF
Gebruik TG206 op tijdslot 1 voor een korte algemene oproep.
Spreek na contact een QSY af naar TG2067 of een andere geschikte Talk Group op tijdslot 2.
Laat tussen twee doorgangen voldoende pauze zodat repeater en netwerk correct kunnen schakelen.
Controleer Color Code, tijdslot en Talk Group wanneer de radio wel opent maar geen audio doorgeeft.
Veelgemaakte fout
Een lang gesprek op TG206 houdt een algemene oproepgroep bezet. Gebruik deze groep om contact te leggen en verhuis daarna naar een vrije gesprekstalkgroup.

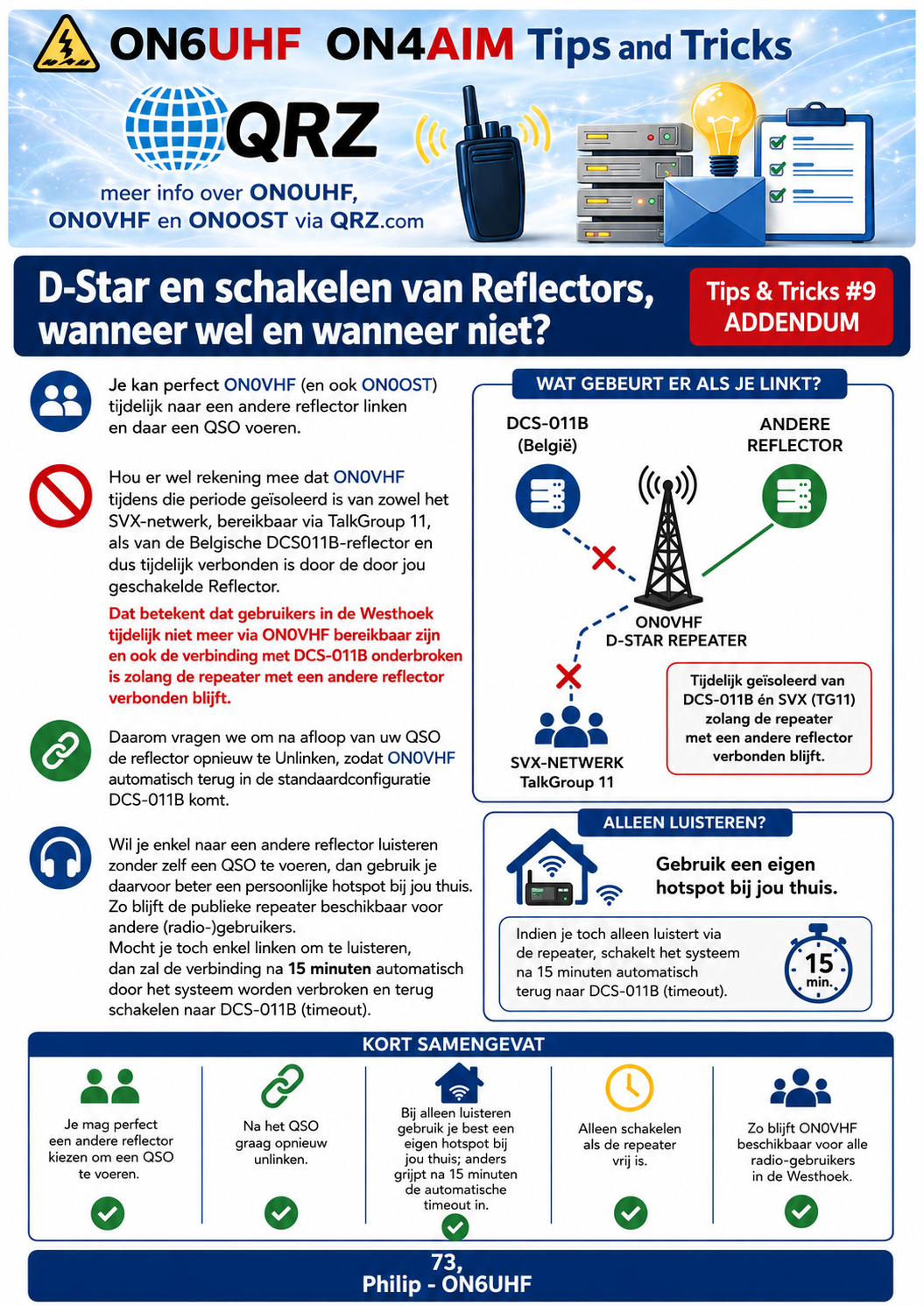

D-STAR transporteert digitale spraak samen met callsign- en routeringsinformatie. Een radio kan lokaal via een repeater werken, maar ook gekoppeld worden aan een reflector. Een reflector vormt een digitale ontmoetingsplaats waar repeaters en hotspots met dezelfde module verbonden zijn.
ON0VHF in Diksmuide werkt op 439.450 MHz met een ingang van 431.850 MHz. De repeater is standaard gekoppeld aan DCS-011B. Tijdelijk linken naar een andere reflector is mogelijk, maar na het QSO moet opnieuw worden ge-unlinkt zodat de standaardverbinding terugkomt.
De folder blijft een naslagwerk, maar domineert de pagina niet.
Uitgang439.450 MHz
Ingang431.850 MHz
Vermogen15 Watt
ReflectorDCS-011B
Belangrijk voor correct gebruik
Registreer en programmeer het eigen callsign correct.
Controleer de repeatercall en routingvelden in de radio.
Gebruik een eigen hotspot wanneer je langere tijd uitsluitend naar een andere reflector wilt luisteren.

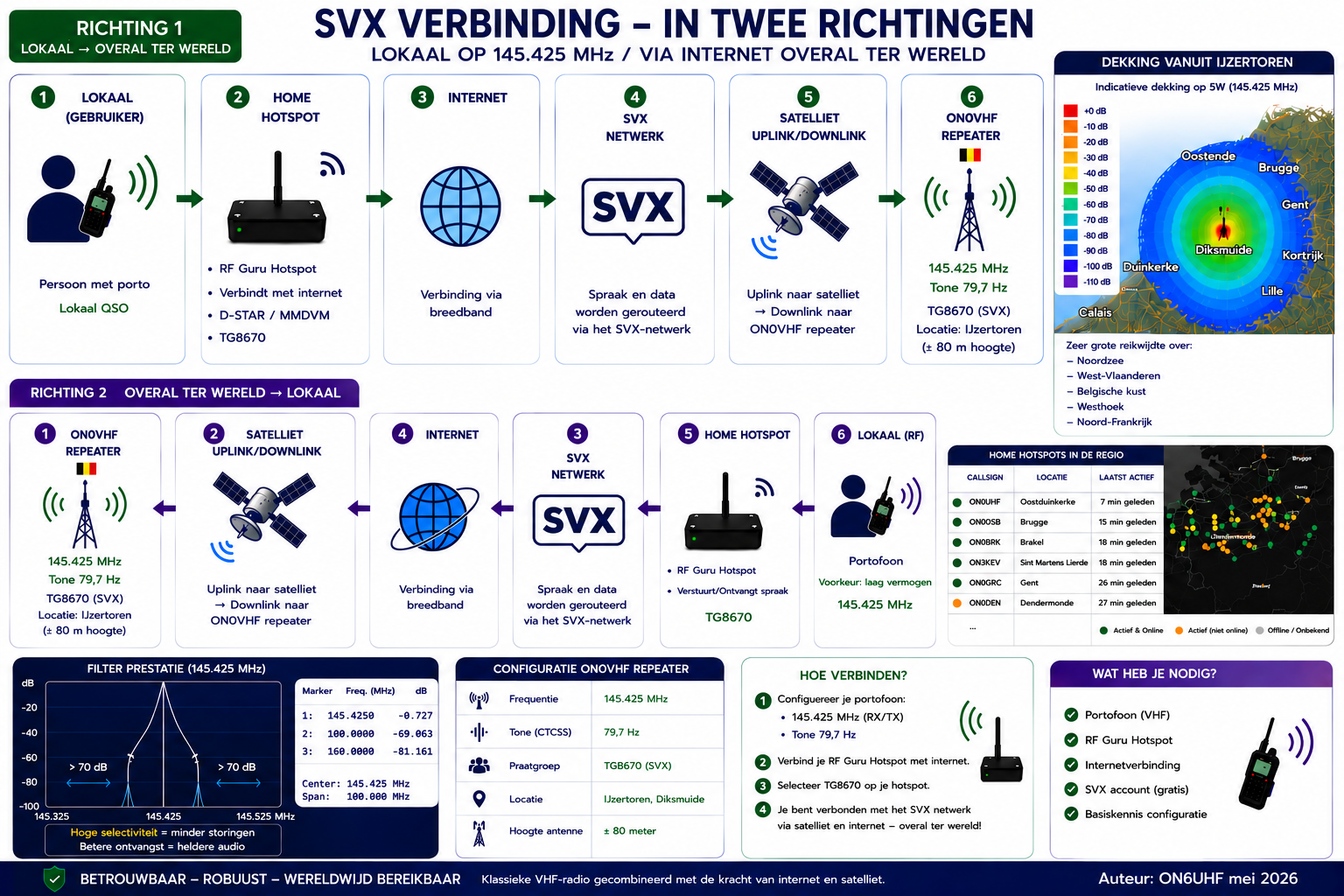

SVXLink koppelt analoge FM-repeaters en gateways via IP. De gebruiker spreekt lokaal in gewone FM. De gateway digitaliseert de audio, stuurt die door over het netwerk en zet ze aan de andere zijde opnieuw om naar analoge spraak.
De KSD-clubfrequentie op 145.425 MHz is een simplex gateway zonder CTCSS. Via SVX Trunk Groep 8670 wordt lokaal verkeer verbonden met andere deelnemers in de Westhoek en daarbuiten. De bediening blijft eenvoudig, maar een kleine netwerkvertraging is normaal.
Frequentie145.425 MHz
WerkingSimplex FM
Vermogen15 Watt
GroepSVX 8670
Goed operationeel gebruik
Luister eerst of de groep vrij is.
Wacht kort na het indrukken van PTT voordat je begint te spreken.
Noem callsign en locatie duidelijk.
Laat tussen doorgangen ruimte voor andere gebruikers en netwerkschakeling.
Lokale FM wordt via gateway, netwerk en eventueel satelliet doorgestuurd.
APRS
Positie, berichten en telemetrie via korte datapakketten
APRS is geen spraakmodus. Stations zenden korte datapakketten met positie, status, weerdata, telemetrie, objectinformatie of berichten. Een iGate ontvangt die informatie via radio en stuurt ze door naar APRS-IS, zodat de gegevens op internetkaarten zichtbaar worden.
ON0UHF in Oostduinkerke luistert op 144.800 MHz en werkt uitsluitend als ontvanger. De kustligging en verticale halve-golfantenne maken de installatie ook bruikbaar als praktische indicator voor VHF-propagatie. Bij gunstige condities worden stations uit Noord-Frankrijk en Oost-Engeland ontvangen.
Radio-ontvangst, internetdoorgifte en wereldwijde zichtbaarheid.
Frequentie144.800 MHz
FunctieRX-only iGate
LocatorJO11ID
Antenne1/2 golf - 0 dBd
Actuele VHF-condities bekijken
Open APRS-map.info.
Zoek naar ON0UHF.
Klik op de groene iGate-marker.
Kies Coverage en wacht tot de actuele ontvangstkaart is opgebouwd.
